铜卡套式管接头

 卡套式管接头(卡套、螺帽、接头)组成的三部分之一。工作原理是将铜管插入卡套内,利用卡套螺母锁紧抵触卡套,卡套内刃均匀地切入无缝钢管,形成有效密封。

卡套式直通管接头广泛使用于炼油、化工、石油、天然气、食品、制药、仪器仪表等。

主要特点

精度高、光洁度好,热处理后钢管内外壁无氧化层,内壁清洁度好,钢管承受高压,冷弯不变形,扩口、压扁无裂缝,能作各种复杂变形及机械加工处理。钢管颜色:浅灰带白

安装方法

折叠卡套式接头安装方法

1, 锯下合适长度的铜管,去除端口处毛刺。管子端面要与轴线垂直,角度公差不大于0.5°。如果管子需要折弯,则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。

2, 把螺母和卡套套在铜管上。注意螺母和卡套的方向,不要装反了。

3, 在预装配接头体螺纹和卡套上涂上润滑油,把管子插入接头体, (管子一定要插到底)用手旋紧螺母。

4, 拧紧螺母直至卡套卡住管子,这个转折点可以通过拧紧力矩的增加感觉到(压力点)。

5, 达到压力点后,再将压紧螺母拧紧1/2圈。

6 ,将预装配接头体拆下,检查卡套刃边的嵌入情况,可见的突起带必须填满卡套端面的空间。卡套可以稍旋转,但不能轴向推移。

7, 最终安装,将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。

折叠卡套接头安装须知

卡套接头在安装时需将与卡套接头连接的接管接口处内外都处理干净,接管口处一定要打磨平整,表面不能有毛刺和凹凸面。而且接管与卡套接头嵌入部位不应有弯曲现象,不然会导致卡套接头与钢管的连接处有泄漏的现象。连接的卡套接头两端的钢管最好采用统一材质的管子,可有效防止泄漏。

铜管嵌入卡套接头体以后,开始紧固卡套力度的力度也不宜过大,应循序渐进的将卡套拧止螺纹尾部或2/3处,在有扳手将卡套紧固一下即可。

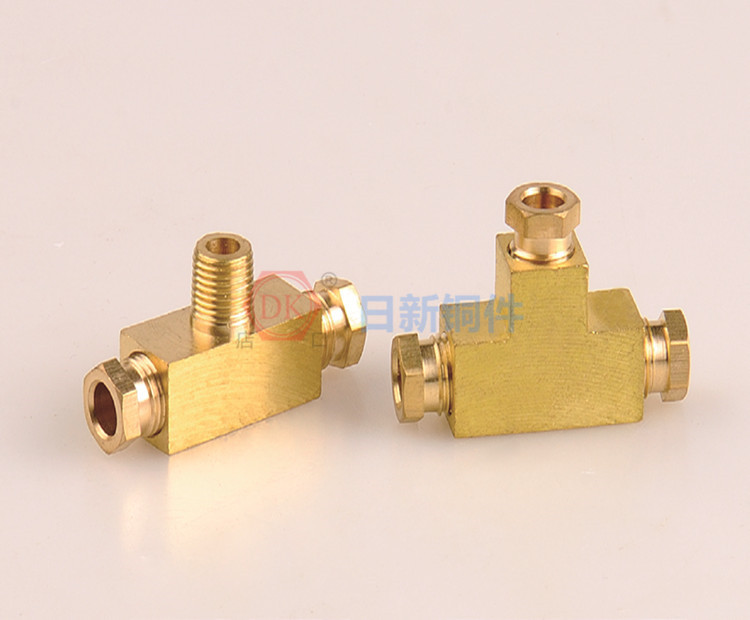

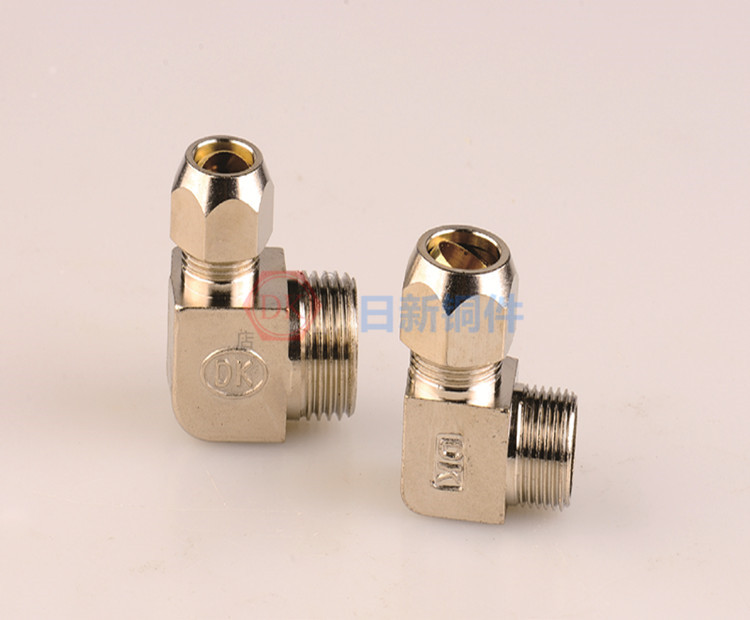

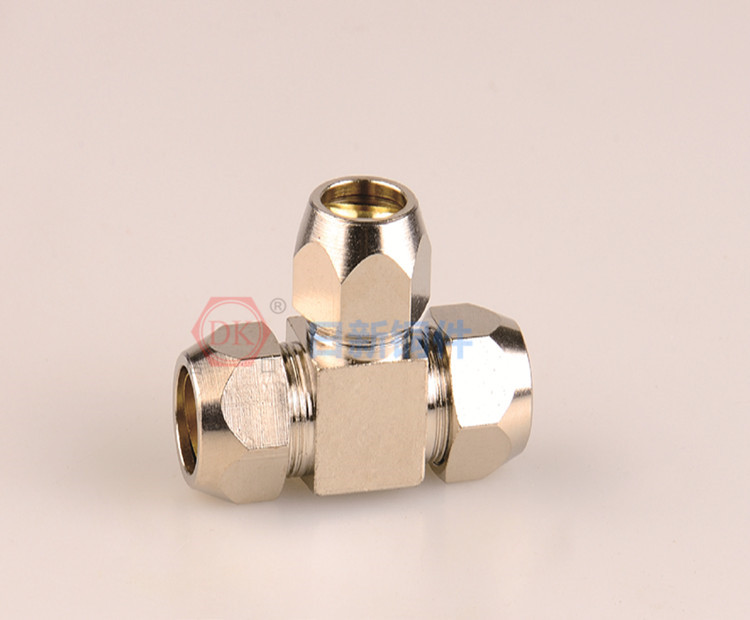

铜卡套式管接头铜卡套式管接头铜卡套式管接头铜卡套式管接头
